Mit dem Fundamenterder wird über die gesamte Nutzungsphase des Gebäudes eine funktionsfähige und wartungsfreie Erdungsanlage errichtet. Er wird in das Betonfundament eingelegt und von Beton mit einer Deckung von mind. 5 cm umschlossen. Mit dem Blitzschutz werden Vorkehrungen gegen den direkten und indirekten Blitzeinschlag vorgesehen, diese sind in Verbindung mit dem Fundamenterder zu planen und zu entwickeln, um die Auswirkungen des Blitzeinschlages zu minimieren.
Suchbegriffe: Fangleitung, Ableitung, Ringerder, Blitzeinschlag, Blitzableiter, Tiefenerder, Fangeinrichtung, Blitzschutzsystem, Ableitungsanlage, Erdungsanlage, Innere Blitzschutz

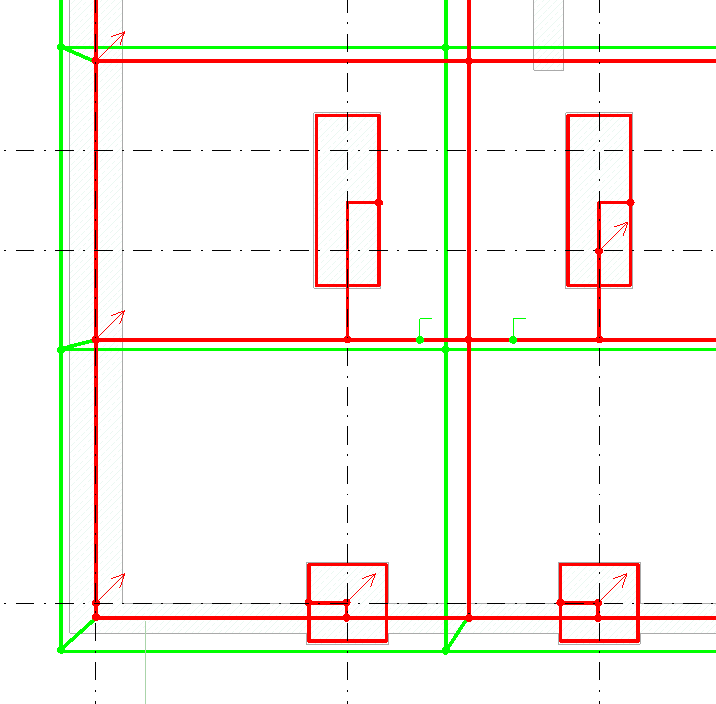

In dieser Planungsphase wird der Fundamenterder gezeichnet. Nach Erfordernis einer Blitzschutzanlage wird gemäß der Risikoanalyse der Blitzschutz mit Fangeinrichtungen dargestellt.
Bei der Fundamenterder Planung sind die aktuell gültigen Normen zu berücksichtigen:
- ÖVE/ÖNORM E 8001
- ÖVE/ÖNORM E 8014
Je nach Gebäudeart ist zusätzlich zu dem Fundamenterder eine Blitzschutzanlage erforderlich. Der Blitzschutz dient zur Ableitung von Blitzeinschlägen über die Außenhaut des Gebäudes in das Erdreich, um Personenschäden sowie Schäden am und im Inneren des Gebäudes zu vermeiden.
Bei der Planung sind die aktuell gültigen Normen zu berücksichtigen:
- ÖVE/ÖNORM EN 62305 Teil 1-4
- DIN EN 62305-1-4
Bei der Fundamenterder Planung sind die aktuell gültigen Normen zu berücksichtigen:
- DIN VDE 0100-540
- DIN 18015-1
- DIN 18014
Je nach Gebäudeart ist zusätzlich zu dem Fundamenterder eine Blitzschutzanlage erforderlich. Der Blitzschutz dient zur Ableitung von Blitzeinschlägen über die Außenhaut des Gebäudes in das Erdreich, um Personenschäden sowie Schäden am und im Inneren des Gebäudes zu vermeiden.
Bei der Planung sind die aktuell gültigen Normen zu berücksichtigen:
- DIN EN 62305-1-4
In dieser Planungsphase wird der Fundamenterder/Blitzschutz nicht dargestellt. Eine Beschreibung im Technischen Bericht inklusive Ergebnis der Risikoanalyse ist zu erstellen.
In dieser Planungsphase wird der Fundamenterder auf etwaige Änderungen der Tragwerksplanung angepasst.
Änderungen der Dachaufbauten werden im Blitzschutzplan berücksichtigt. Detailangaben für Ausführung werden ergänzt.
In dieser Phase ist die Darstellung wie im Entwurf.
Fundamenterder:
- Nummerierung der Anschlussfahnen und Erdungsfixpunkte.
- Höhenangaben Erdungsfixpunkte
- Material
- Form
- Dimension
Blitzschutz:
- Höhe Fangstangen
- Material
- Form
- Dimension
Massen müssen händisch gezogen und z.B. im Ausschreibungsprogramm eingetragen werden, da keine Massenermittlung von Detaillinien in Revit möglich ist.
Im Entwurf definierte Blitzschutzwege werden im Detail ergänzt.
