Die bimm-Tools sind eine umfangreiche Werkzeugsammlung, die als Plug-In für Revit erhätlich sind. Sie vereinfachen praxisgerechte Arbeitsabläufe, gestalten Routineaufgaben effizienter und ermöglichen so einen einfacheren und produktiveren Umgang mit Revit. Das Programm gewährt umfangreichen Zugriff in „Revit“-Datenbanken und ermöglicht spezifische Abfrageformeln innerhalb der Software.
Suchbegriffe: b.i.m.m, bimm, BIM, Software, Werkzeug, Aufsatz, Programm, Gasteiger, Level Manager, Browser Struktur
Typ: BIM Authoring Tool
Disziplinen: Architektur/BIM Management/Tragwerksplanung/Haustechnik
Hersteller: b.i.m.m GmbH
Hersteller-Webseite: www.bimm.eu
Mit dem b.i.m.m LevelManager können beliebig viele Ebenen mit exakt definierten Funktionen einem bestimmten Geschoss zu geordnet werden. Für weitere Informationen zum Tutorial, siehe hier.
Mit Hilfe des Browser StrukturTool können für einzelne Gewerke automatisiert eigene Ansichten erstellt werden. Für weitere Informationen zum Tutorial, siehe hier.
Mit Hilfe des Parameter Sync-Tools welches aus dem ParameterExporter und ParameterImporter besteht kann zur Manipulation oder Abänderung der Parameter verwendet werden. Für weitere Informationen zum Tutorial, siehe hier.
Mit Hilfe des MultiPush Tools können Parameter-Werte basierend auf bestimmten Regeln errechnet und befüllt werden. Neben der Möglichkeit zur freien Erstellung von individuellen Regeln gibt es bei ATP auch einen Bereich für vorgefertigte, standardisierte Regeln, die für die stetige Wiederverwendung vorgesehen sind. Im Anschluss eine kurze Erläuterung zum MultiPush Tool-Bereich in Revit:
Im Menü >b.i.m.m Tools gibt es zwei Abschnitte:

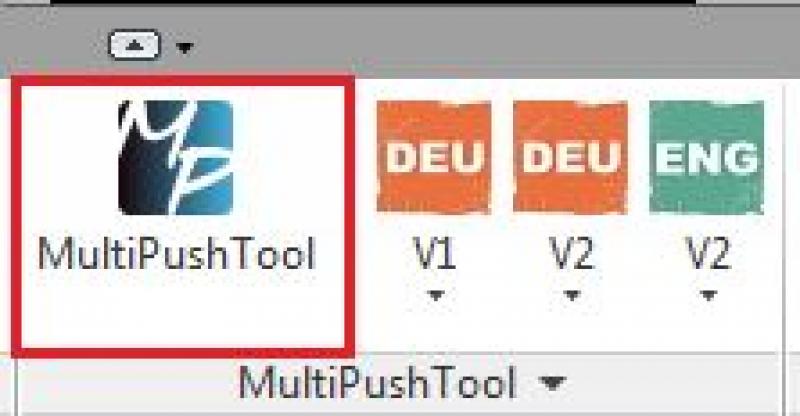

- der Standard MultiPush Tool Button: Befehl für selbst gestaltete Regeln:

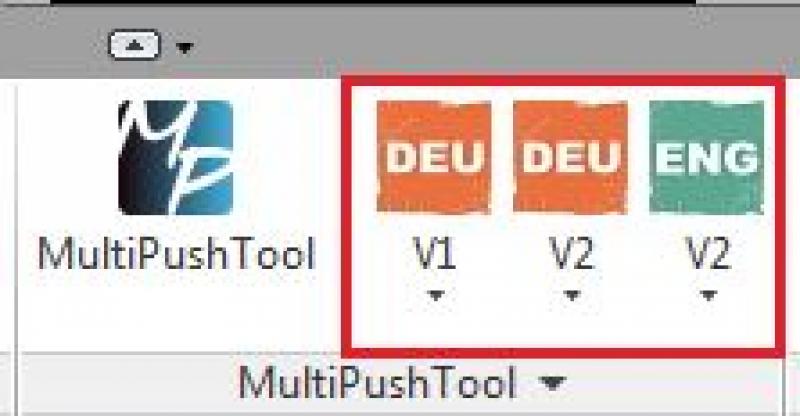

- die ATP-spezifischen Button mit Standard-Regeln (Drop-Down-Menüs):
Erklärung zu den 3 Drop-Down-Menüs:
Die sprachliche Aufteilung in DEUtsch und ENGlisch sowie die Trennung in Content-Version V1 und V2 (Familien/Template-Versionen) ist deshalb erforderlich, weil die MultiPush Tool - Regeln auf einer Formel-basierten Belegung der in den jeweiligen Bereichen unterschiedlichen Parameter basieren. Diesen 3 Buttons kommt daraus abgeleitet folgende Bedeutung zu:
- DEU V1: Multipush-Buttons für deutsche Content-Version V1 -> für Projekte mit Start-Datum bis 02.Oktober 2016
- DEU V2: Multipush-Buttons für deutsche Content-Version V2 -> für Projekte mit Start-Datum ab 03.Oktober 2016
- ENG V2: Multipush-Buttons for english content-version V2 -> for projects with initial launch from 31.August 2017
Tool Tip:
Die Beschreibung zum jeweiligen Button innerhalb dieser Drop-Down-Manüs findet man mit dem sogenannten Tool-Tip. Dabei zeigt man mit dem Maus-Zeiger auf einen Befehl bis eine zusätzliche textliche Erklärung angezeigt wird.

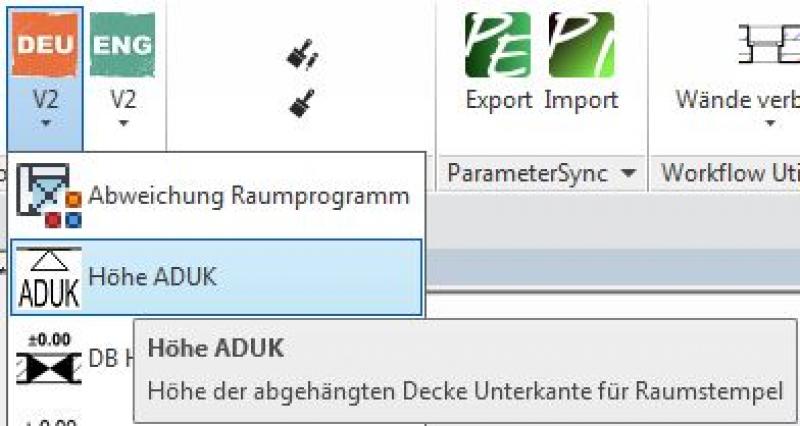

Beispiel für einen Tool-Tip:
Handbücher des Herstellers
Zur Vereinfachung von praxisgerechte Arbeitsabläufen, effizientere Gestaltung von Routineaufgaben und einfacheren Umgang mit Revit stehen verschiedene b.i.m.m. Tools zur Verfügung:
Online-Hilfe des Herstellers
Der b.i.m.m ToolManager ist das zentrale Verwaltungsprogramm rund um die b.i.m.m Tools.
Hier finden Sie die Online-Hilfe:
www.bimm.eu/b.i.m.m_ToolManager
YouTube
b.i.m.m-You-Tube-Kanal:
